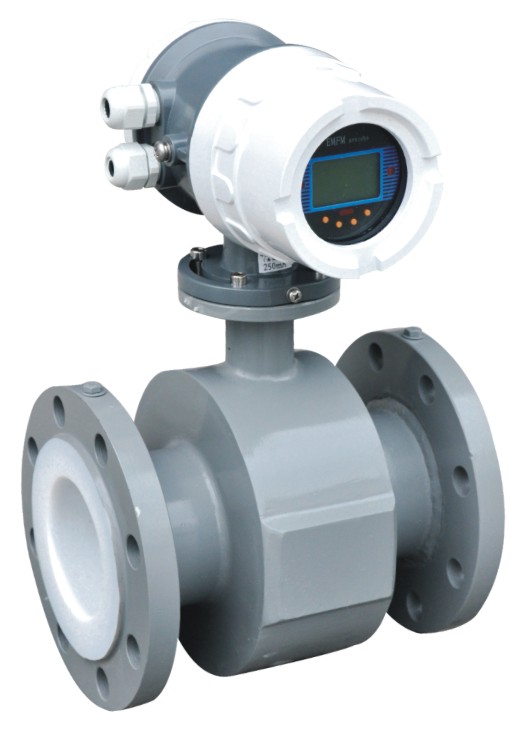

一體式智能型電磁流量計

    智能型電磁流量計用于測量封閉管道中導電液體和漿液的體積流量，廣泛應用于電力、石油、化工、煤炭、冶金、礦產、造紙、供排水等行業。
電磁流量計特點：
1、測量***度不受流體密度、粘度、溫度、壓力和電導率變化的影響。
2、測量管內無阻礙流動部件、無壓損、直管段要求較低。
3、轉換器采用液晶背光式顯示、可使直射陽光下或暗室內的讀數變得容易。
4、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全地進行設定。
5、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量，可顯示正、反向流量，并具有多種輸出：電流、脈沖、數字通訊、hart。
6轉換器具有自認斷報警 輸出、空負載檢測報警輸出、流量上下限報警輸出、批處理控制等功能。
7、不僅可用于一般的過程檢測，還適用于礦漿、紙漿及糊狀液的測量。
8、高壓電磁流量計傳感器采用pfa加網襯里技術，耐高壓、抗負壓，專門應用于石化、礦產等行業。

測量原理：

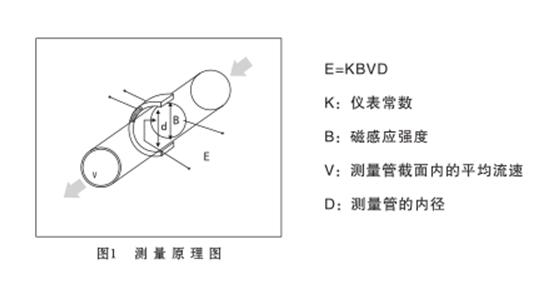

測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動時，導體中產生感應電動勢，e為


測量流量時，流體流過垂直于流動方向的磁場。導電性液體的流動感應出一個與平均流速（即體積流量）成正比的電壓信號。其感應電壓信號通過兩個與液體直接接觸的電極檢出，并通過電纜線傳送至放大器，然后轉換成統一電流輸出信號。

中文智能轉換器特點及適用范圍：

中英文顯示智能轉換器采用16位嵌入式微處理器。全數字量處理，具有雙向流量測量功能，瞬時流量和正、反向累積量及差值積算量，用于測量清水、污水、酸、堿、鹽溶液或液固兩相流體等導電介質的體積流量。
技術性能參數：
主電源：ac220v50hz/dc24v/3.6v
功率消耗：<15w（和傳感器配套功耗）
顯示與按鍵：中英文顯示，可顯示瞬時流量、累積流量以及報警顯示（勵磁開路報警、空管報警、流量超限報警）。4個薄膜輕觸式開頭，用于數據設定。
計數器：正向總量，反向總量
輸出信號：

1、 模擬輸出：（1）雙向兩路，全隔離0～10ma/4～20ma
（2）負載電阻：0～10ma時，0～1.5kω；4～20ma時，0～750ω
2、頻率輸出：正向和反向流量輸出，輸出頻率上限可在1～5000hz內設。帶光電隔離的晶體管集電極開路雙向輸出。外接電源不大于35v，導通時集電極***電流為50ma.
3、報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35v，導通時集電極***電流為250ma。報警狀態：流體空管、勵磁斷線、流量超限
4、脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000cp/s。脈沖當量為0.0001～1.0m3/p。脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35v，導通時集電極***電流為50ma。
配套精度：示值的±0.5%，可選示值的±0.3%或±0.2%
阻尼時間常數：連續變量從0～100s（90%）時間分檔可選。
通訊：可選rs232c或rs485串行通訊接口、hart通訊協議，具有防雷擊保護。
失電：儀表內部設計有不掉電時鐘，能存儲16次掉電記錄（10年）
防護等級：ip65

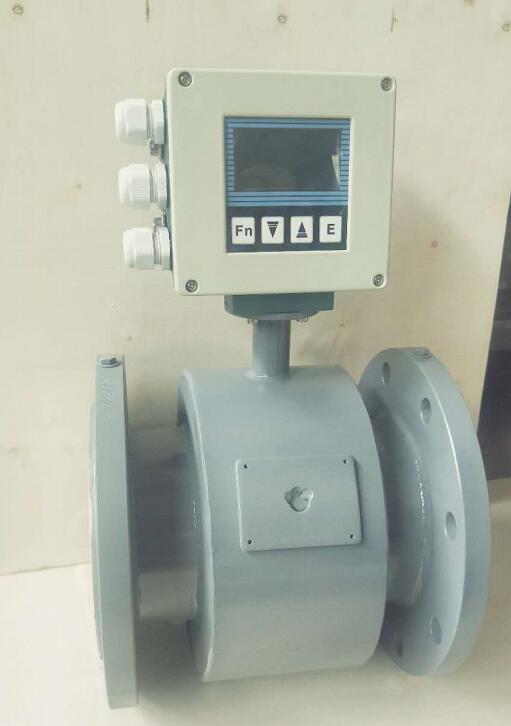

電磁流量傳感器
電磁流量傳感器技術性能參數：
公稱通徑：dn6mm~dn3000mm
公稱壓力：0.6~4.0mpa（特殊壓力可定制）
精度：示值的±0.5%，可選示值的±0.3%或±0.2%
襯里材料：聚氯丁橡膠，聚氨酯橡膠，聚硅氟橡膠，PTFE，F46，PFA
電極材料：sus316、哈氏合金c、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢
介質溫度：一體型 -20℃~+70℃
分體型 聚氯丁橡膠，聚氨酯襯里，聚硅氟橡膠襯里，
ptfe襯里，pfa襯里，f46襯里 -20℃~+160℃
環境溫度：-25℃~+60℃
環境濕度：5~100%rh（相對濕度）
介質電導率：≥20μ s/m
測量范圍：1500：1流速設定<15s/m
結構形式：一體型、分體型、沉浸型
防護等級：ip65、ip67、ip68可選
產品標準：jb/t9248-2015電磁流量計
