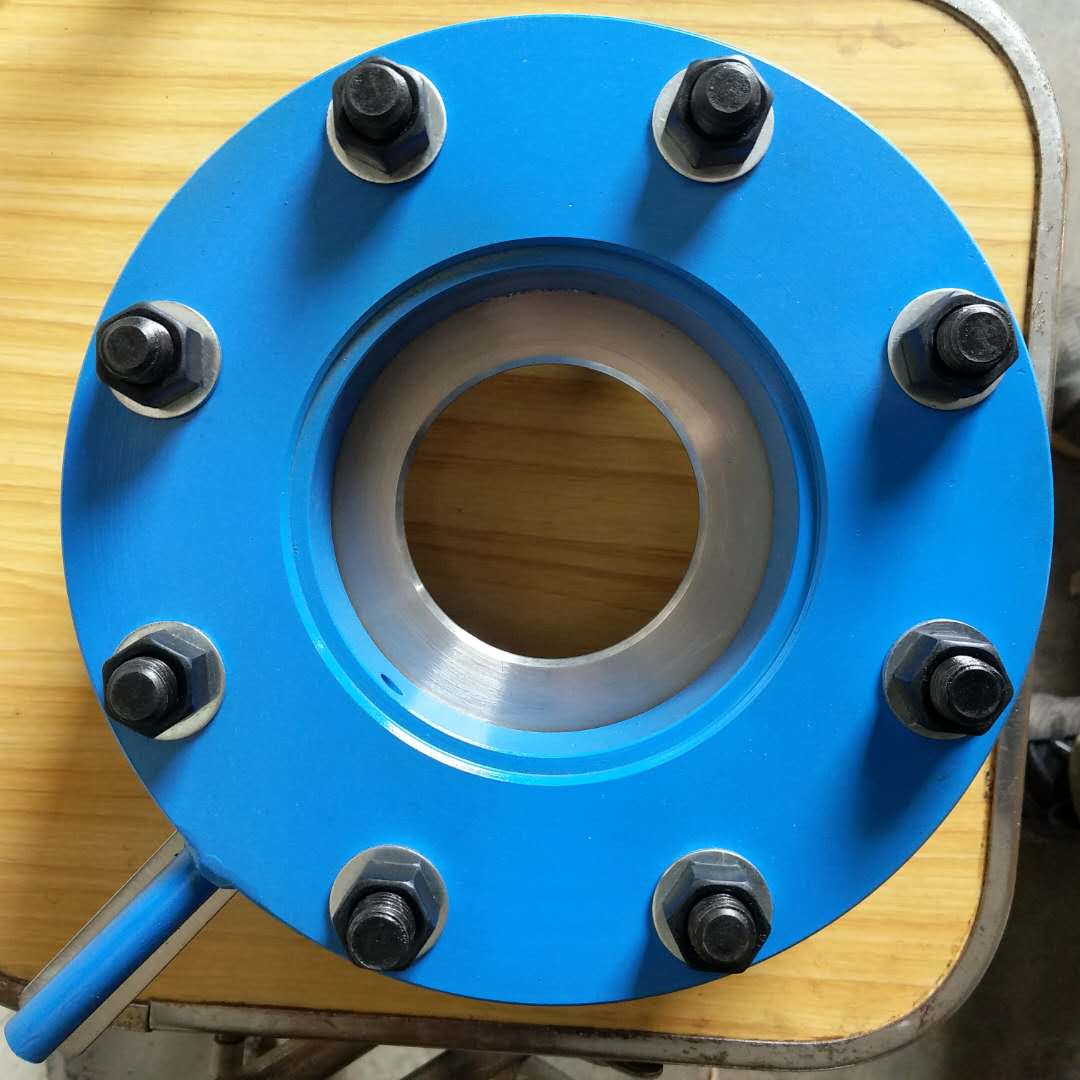

標準孔板

    標準孔板是節流裝置中結構簡單，安裝方便，可測量各種氣體、蒸汽及液體的流量，適用范圍廣泛。
   標準孔板特點：
結構簡單、牢固、安裝方便。
可測量各種氣體、蒸汽及液體的流量，適用范圍廣泛。
不需要實流標定，精度適中。
附件齊全，可以為用戶設計計算。
可以配用差壓變送器，實現溫度、壓力補償或現場總線通訊方式。
    標準孔板主要技術參數
. 取壓方式：角接（環室或單獨鉆孔）取壓、法蘭取壓、 d-d/2 取壓
. 公稱壓力 : ≤ 32mpa （≥ 20mpa 時用高壓透鏡孔板或焊接式）
. 公稱通徑： 50 ～ 1000mm （標準孔板）
或< 50mm （整體孔板）> 1000mm （平孔板）
. ***度（不確定度）： ± 0.5% ～ 1.5%
. 適用范圍：開孔直徑 d （ mm ）： d ≥ 12.5( 標準孔板 )
開孔直徑比β： 0.1 ≤β≤ 0.75
雷諾數范圍 red ： 0.1 ≤ β ≤ 0.75
107 ≥ red ≥ 5000 且 red ≥ 170 β 2 d ； d 以（ mm ）表示。
